SMT – SCHABLONEN

Die lasergeschnittenen SMT – Schablonen sind die Garantie der höchsten Präzision. Die Lasergenauigkeit bei Herstellung der Schablonen gewährleistet die höchste mögliche Wiederholgenauigkeit in den nächsten SMT – Produktionsprozessen.

Unseres LPKF StencilLaser G 6080 – Gerät arbeitet mit bewährter Präzision und ist ferner der schnellste und effizienteste Laser auf dem Markt der SMT – Schablonen. Der große Arbeitsbereich von 600 x 800 mm erlaubt es zwei Schablonen in einem Arbeitsgang zu schneiden.

Weiterlesen

Über uns

Wir sind der Produzent der SMT – Laserschablonen. Wir liefern sowohl Lotpastenschablonen, als auch Aluminiumrahmen. Die lasergeschnittenen SMT – Schablonen garantieren die höchste Qualität der folgenden Produktionsprozessen. Wir gewährleisten Schnittgenauigkeit bei ± 2µm und Pads mit glatten Kanten.

Herstellung des SMT – Schablonen

Wir brachten die Herstellung der Schablonen in Gang als Antwort auf die ständig wachsende Anforderung im Bereich der Automatisierung der PCB – Produktion. Jährlich produzieren wir Hunderte von Pastenschablonen. Wir garantieren sowohl hohe Qualitätsstandards, als auch kurze Realisierungsfristen


Unsere Schablonen aus nicht rostendem Stahl sind für die PCB - Produzenten bestimmt und erlauben Beibehaltung:

  • der SMT – Qualitätsschablonen,

  • der kurzen Realisierungsfristen,

  • der günstigen Preise


Weiterhin usere präzise Laserschablonen:

  • ermöglichen die Produktion der Prototypen

  • eliminieren anstrengendes manuelles Löten der PCB – Platten

  • verringern Montagedauer der PCB


iphone

Schablonen

Technosystem Labs bietet Schablonen in verschiedenen Blechstärken (µm): 100, 120, 130 und 150 (enthältlich auch Stärken (µm): 60, 80, 180, 200, 250). Wir stellen ebenfalls Schablonen mit variablen Blechstärken.


Die Schnittgenauigkeit bei ± 2µm und Pads mit glatten Kanten reduzieren in erheblichem Maß die Anzahl der Defekte. Unsere Schablonen werden auf der Maschine LPKF StencilLaser G 6080 geschnitten. Zurzeit ist das das fortschrittlichste Gerät auf dem Markt, das das Kamerasystem zur Positionierung des Laserkopfes je nach Schablonenstärke besitzt.Es garantiert optimale Laserstrahl – Konzentration.


Gerber – Dateien der Schablone kommen durch individuellen Prozess der Modifikation und Anpassung der Foliendicke, sowie der Größe und Form der Apertur zum Projekt PCB und angenommener Montagetechnologie. Das maximale Schnittformat 600mm x 800mm.

LASERSCHNEIDEN

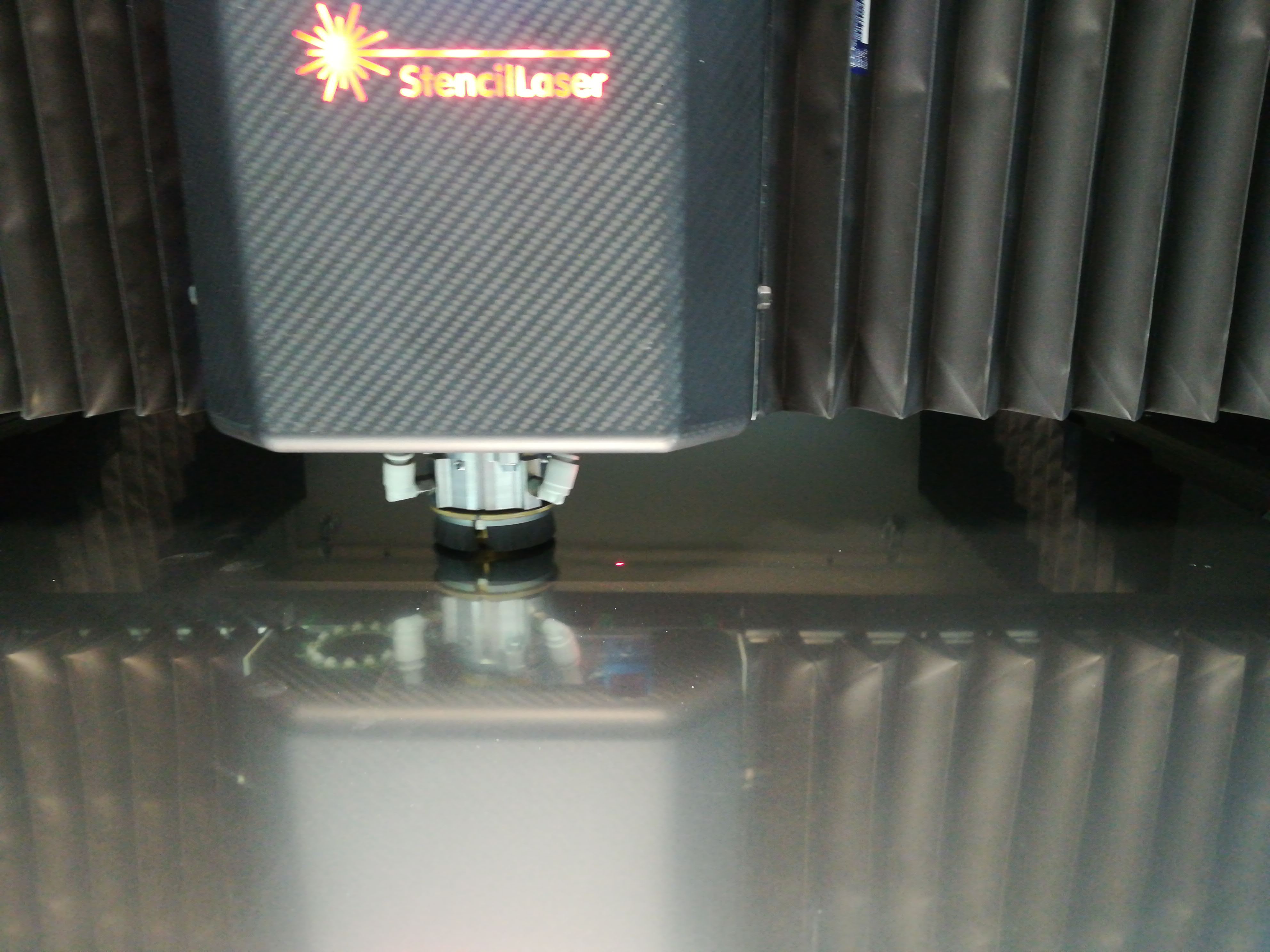

Wir sind stolz darauf, dass wir die Laserschneidmaschine LPKF StencilLaser G 6080 besitzen. Dank ihr können wir unseren Klienten lasergeschnittene Pastaschablonen der höchsten Qualität anbieten, die auf den Blechen Datum Alloys hergestellt sind. Die Eigenschaften unseres modernen Lasers erlauben uns die höchstmögliche Qualität des Schnittes der Kanten zu garantieren

Vorteile unseres Lasers:

  • • Garantie des genauesten Schnittes der Metallschablonen und Mikroelementen

  • • sehr großer Arbeitsbereich: 600 x 800 mm, der die Herstellung mehreren Schablonen auf einer Platte ermöglicht

  • • Kopfpositionierungssystem je nach der Dicke des Schablons, um optimale Fokussierung des Laserstrahls zu gewährleisten

Realisierungsfrist

Standardmäßig 2 – 3 Tage. Auf Wunsch des Kunden realisieren wir auch Expressdienste.

Parameter des Gerätes LPKF StencilLaser G 6080:

  • • Das maximale Schnittformat 600mm x 800mm

  • • Die maximale Größe des Rahmens: 740mm x 1800mm x 40mm

  • • Die maximale Größe des Blechs ohne Rahmen: 650mm x 8500mm

  • • Die Blechstärke: 1mm (max.)

  • • Präzision des Schnittes: +/- 2um

  • • Wiederholbarkeit: +/- 2um

ALUMINIUMRAHMEN


We are offering frames for PCB serigraphy prints:

Rahmen LPKF ZelFlex Z4P 736 x 736 mm

Rahmen LPKF ZelFlex Z4P 558 x 558 mm

Schablonen mit Netzspannung:

Dateiformate:

Gerber RS274

Dateien DXF

DVG
